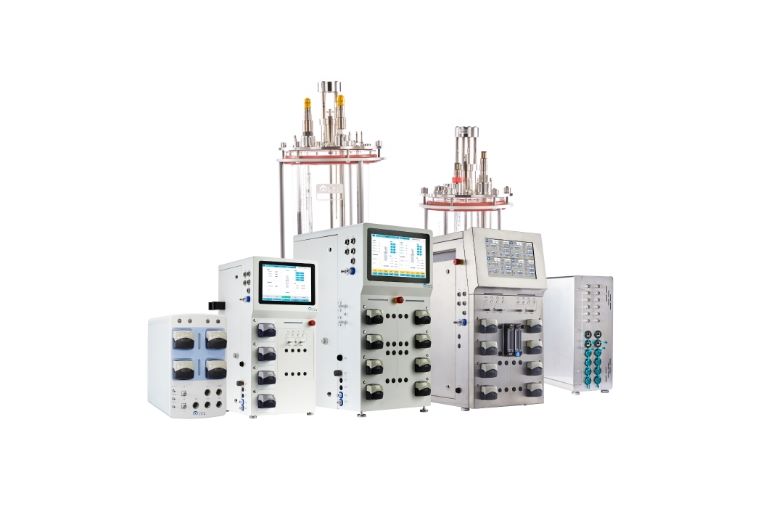

艾贝泰深耕生物制药领域,凭借在生物反应器行业近20年的经验沉淀,自主设计研发了AbioBundle系列玻璃罐生物反应器。该系列反应器可用于微生物、真菌、植物细胞、昆虫细胞、哺乳动物细胞及干细胞培养,支持高密度、好氧和厌氧发酵,及蛋白表达研究;培养体积覆盖50mL-16L,可实现批次培养、流加培养、灌流培养和连续培养,完美适用于研发,中试及小规模生产工作,助力疫苗,抗体和细胞/基因治疗的过程研发。
艾贝泰深耕生物制药领域,凭借在生物反应器行业近20年的经验沉淀,自主设计研发了AbioBundle系列玻璃罐生物反应器。该系列反应器可用于微生物、真菌、植物细胞、昆虫细胞、哺乳动物细胞及干细胞培养,支持高密度、好氧和厌氧发酵,及蛋白表达研究;培养体积覆盖50mL-16L,可实现批次培养、流加培养、灌流培养和连续培养,完美适用于研发,中试及小规模生产工作,助力疫苗,抗体和细胞/基因治疗的过程研发。
1.1 AbioBundle M系列玻璃罐生物反应器
AbioBundle M系列生物反应器采用小型生物反应器经典设计,可以真正实现实验室规模反应器的缩小培养,且具有相同的灵活性、适应性。 系统可以提供定制化服务,以满足客户的任何需求。
M-Control
特点:
• 控制器采用嵌入式m-Control,小体积多功能,外壳多色可选
• 平行控制培养,每个反应器独立监控
• 多达32个m-Control控制器组成平行反应器网络
• 通过web浏览器或移动设备轻松控制操作(可储存数据,不配软件也可以监控)
• 数据可直接放大,培养基消耗少,节约成本
• 250/500ml小型生物反应器采用peltier控温系统,无需冷水机
• 仪器占地空间少,4联罐所占面积不到1m²
• 在线自动检测控制参数:pH、温度、DO、搅拌、液位、泡沫等
• 模块式设计,可方便地改变适合不同的应用,改变过程控制策略
• AiOpt算法能够实现工艺参数的精确控制
• 最多支持4个变速泵,每个泵都设置独立Prime按钮
• 最多支持5个气体质量流量计(MFC)
• 支持市面常用电极,兼容智能电极
• 气体总量控制Total Gas
• 通气系统标配1路overlay和2路sparger接口,可提供不同孔径及形状的sparger
• 搅拌系统,伺服电机,可提供不同类型搅拌桨,用于细胞培养或微生物发酵
• 特有灵动呼吸灯,可以标识系统工作状态
• 可连接细胞密度模块、荧光pH/溶氧电极、天平等外部设备
• 随机标配AbioPIMS Lite或AbioExpert Lite软件
• (选配)可按需配置,罐体最大支持至15L罐体
• (选配)可实现远程监控
• (选配)可实现远程报警,以短信、电话、Email或微信等方式通知 使用人
• (选配)可根据客户需求实现高级拓展功能,如高级补料功能等
型号 |
工作体积 |
罐体类型 |
AbioBundle
M 250ml |
50~200ml |
单壁 |
AbioBundle
M 500ml |
100~400ml |
单壁 |
AbioBundle
M 1L |
0.3~0.9L |
单壁 |
AbioBundle
M 2L |
0.3~1.7L |
单壁 |
AbioBundle
M 3L |
0.5~2.7L |
单壁 |
1.2 AbioBundle E 系列玻璃罐生物反应器
AbioBundle E系列生物反应器功能强大、配置灵活、操作方便、易升级扩展,是开展动物细胞培养和微生物发酵研发项目的最佳选择;可选择单控、双控或四 控配置,支持单壁或夹套罐体,可满足复杂工艺过程需求,适用于大多数应用场景;双控/四控模式可自由搭配不同体积不同类型的罐体,每个罐体均可独立 运行。
E-Control
e Dual -Control
特点
• 工作体积覆盖0.3~16L• 模块化设计:可根据客户应用需求,增减各种功能模块
• 罐体顶盖无焊接部件,所有金属部件均为316L不锈钢材质,非接触培养液 的不锈钢部位采用镜面抛光处理,接触培养液的不锈钢部位采用电抛光处 理,易于清洁
• 硼硅酸盐玻璃罐,具有良好的抗震性、耐腐蚀性,表面光滑易于清洁
• AbioBundle E系列生物反应器采用单控e-Control及双控eDual-Control (支持四控)
• 单控12“、双控13.3" 彩色触屏界面,方便观察与操作
• e-Control和eDual-Control内置数据存储空间,无需担心数据丢失
• 三级密码保护,最多允许23个操作者账户同时使用
• eDual-Control具有全新的WebUI功能,可通过网页设置和控制反应器
• 可选配Biomass细胞密度模块,实现细胞密度的在线测量及反馈补料等操 作
• 搅拌系统:采用伺服马达及机械密封搅拌组件,可升级磁力耦合搅拌组件
• (选配)增强型气体选择模块,每路气体可在1路Overlay2路Sparger三通 路间切换
• 每个罐体最多可选配6个MFC
• 补料控制:支持外接天平与补料泵关联,PID控制,实现高级补料策略
• e-Control最多支持4个恒速泵,可选配变速泵;eDual-Control每个罐体最 多支持4个变速泵;每个泵都设置独立机械Prime按钮
• Total Gas Flow功能,在培养过程中保持恒定的总通气量,避免细胞受到 过大剪切力伤害
• 标配AbioPIMS Lite或AbioExpert Lite软件
• (选配)可实现远程监控
• (选配)可实现远程报警,以短信、电话、Email或微信等方式通知使用人
• (选配)可根据客户需求实现高级拓展功能,如高级补料功能等
尺寸型号
型号 |
工作体积 |
罐体类型 |
AbioBundle
E 1L |
0.3~0.9L |
单壁/夹套 |
AbioBundle
E 2L |
0.3~1.7L |
单壁/夹套 |
AbioBundle
E 3L |
0.5~2.7L |
单壁/夹套 |
AbioBundle
E 5L |
0.9~3.4L |
单壁/夹套 |
AbioBundle
E 7L |
1.5~5.4L |
单壁/夹套 |
AbioBundle
E 15L |
3.0~12L |
单壁/夹套 |
AbioBundle
E 20L |
3.0~16L |
单壁/夹套 |
1.3 AbioBundle P系列玻璃罐生物反应器
AbioBundle P系列玻璃罐生物反应器采用基于PLC的p-Control控制器,可编程控制,扩展性强,符合GMP标准,可用于生产,可选配审计追踪功能,可选单控、双控或四控模式,支持1/2/3/5/7/15/20L单壁或夹套玻璃罐体,从实验室、中试到生产规模均可使用,最大程度的节约放大过程中所需要的时间和经费。p-Control同时可控制多个生物反应器,应用于各种工业标准的控制器系统。
特点:
AppliSoftec分为AbioPIMS和AbioExpert两个系列,每个系列按功能不同分为Lite/Standard/Advanced/GMP四个版本。AbioPIMS系列软件支持AbioSUS一次性生物反应器、AbioWave摇摆式一次性生物反应器、AbioBundle
M/E/P系列玻璃罐生物反应器,并可兼容Applikon my-Control/ez-Control/ez2-Control系列生物反应器。
AbioExpert系列软件支持AbioBundle
M/E/P系列玻璃罐生物反应器、AbioPilot不锈钢生物反应器,并可兼容Applikon my-Control/ez-Control/ez2-Control系列生物反应器,同时可以采集Nova/Kaiser等在线分析设备数据。
AppliSoftec全系列软件将不断更新,客户可免费升级对应版本。
最低系统要求
处理器/clock rate |
多核处理器2.5 GHz |
机带RAM |
8 GB(16GB推荐) |
硬盘空间 |
256 GB |
光驱 |
DVD-ROM驱动器 |
网络适配器 |
1 + LAN适配器,RJ- 45,100 Mbit |
显卡 |
DirectX
10,1 GB RAM(推荐) |
屏幕分辨率 |
1920 x 1080,100%缩放和排列 |
显示器 |
23.8英寸显示器 |
操作系统 |
Microsoft
Windows 10 (64-bit) |
运行组件 |
NET
Framework4.0 / NET Framework5.0 / .NET Core 3.1 |
其他软件 |
Microsoft
Excel (推荐2013) / SQL Server 2014
/ MongoDB |
2.1 AbioPIMS生物过程信息管理系统
AbioPIMS(Process Information Management System)是艾贝泰自主开发的一套基于工艺流程的过程信息系统,可应用于工业生物技术和生物制药行业中。
AbioPIMS监控界面
特点
● 实现全公司内部、各个分公司之间的数据管理和信息共享
● 快速有效的开展生物过程开发和生产环境中涉及到的Planning、Preparation、Execution和Evaluation
● 提高工作效率、增加成本效益、降低工程成本
● 兼容市场上主流的生物反应器,能够与分析设备和执行设备进行通讯,同时采集分析设备的数据
● 具有密码保护、事件日志、审计追踪、电子签名等符合21 CFR Part 11的要求
● OPC Client可灵活连接设备,可改善对关键工艺参数的控制
● 拥有简单易用的配方设计功能,可实现高效的信息转换
信息转换模块
2.2 AbioExpert生物过程信息管理系统
AbioExpert是艾贝泰基于不锈钢生物反应器应用与AbioPIMS同步自主开发的一套专业软件,二者功能基本一致,均可应用于工业生物技术和生物制药行业中。
